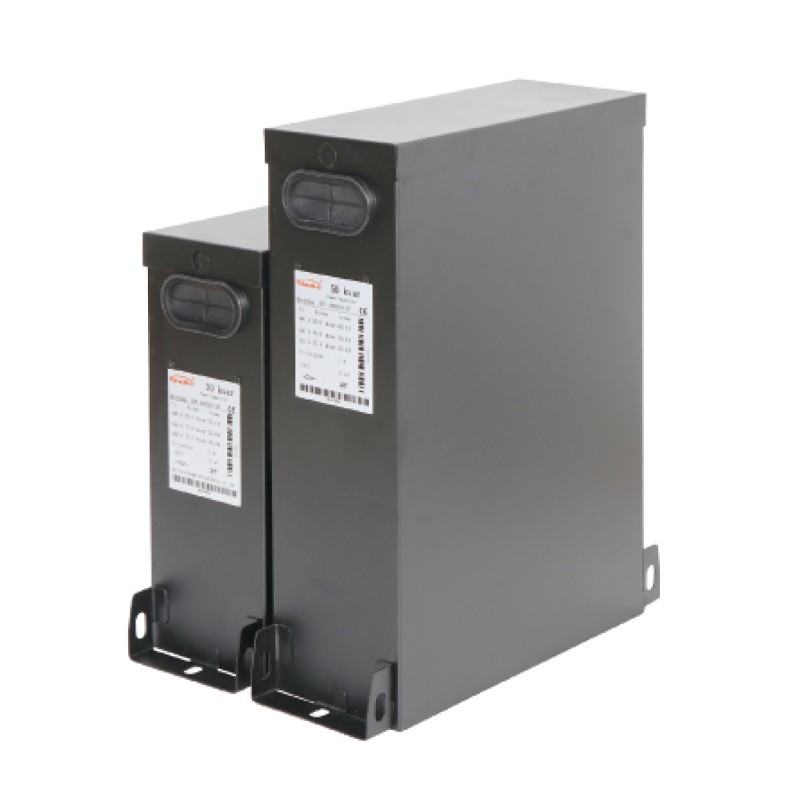

F系列防爆型低压干式电容器

< >

F系列防爆型低压干式电容器

· F系列低压防爆型干式电容器采用高强度钢板为外壳，内部N个铝制小单体组成，每一个小单体都有独立保护，有顺序保护功能。
· 内部单体为铝制外壳，以纯干胶封装，为纯干式电容器。单体紧靠外壳钢板，散热性能强。
· 产品安全性极高，可在工况恶劣的环境下使用。

全国服务热线：0512-66592434

在线咨询

产品详情

分补×3 phase 50Hz 250V

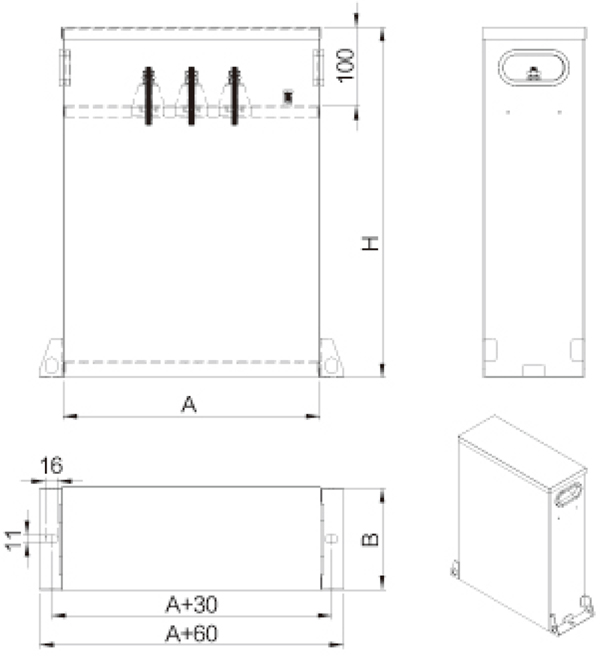

产品型号 Type	额定电压 Rated V.	额定容量 Cap.		额定电流 Rated current	接线端子 Terminal	尺寸 Dimensions
产品型号 Type	额定电压 Rated V.	kvarx3	μFx3	Ax3	接线端子 Terminal	A	B	H
SDF-250510-FF	250	3.34	170	13.4	M8	200	130	350
SDF-250515-FF	250	5	255	20.0	M8	200	130	350
SDF-250520-FF	250	6.67	340	26.7	M8	200	130	350
SDF-250525-FF	250	8.34	425	33.4	M8	200	130	350
SDF-250530-FF	250	10	510	40.0	M8	330	130	350
SDF-250540-FF	250	13.34	680	53.4	M8	330	130	450
SDF-250545-FF	250	15	764	60.0	M12	330	130	450
SDF-250550-FF	250	16.67	849	66.7	M12	330	130	450
SDF-250560-FF	250	20	1019	80.0	M12	330	130	570

分补×3 phase 50Hz 280V

产品型号 Type	额定电压 Rated V.	额定容量 Cap.		额定电流 Rated current	接线端子 Terminal	尺寸 Dimensions
产品型号 Type	额定电压 Rated V.	kvarx3	μFx3	Ax3	接线端子 Terminal	A	B	H
SDF-280510-FF	280	3.34	136	11.9	M8	200	130	350
SDF-280515-FF	280	5	203	17.9	M8	200	130	350
SDF-280520-FF	280	6.67	271	23.8	M8	200	130	350
SDF-280525-FF	280	8.34	339	29.8	M8	200	130	350
SDF-280530-FF	280	10	406	35.7	M8	330	130	350
SDF-280540-FF	280	13.34	542	47.6	M8	330	130	450
SDF-280545-FF	280	15	609	53.6	M12	330	130	450
SDF-280550-FF	280	16.67	667	59.5	M12	330	130	450
SDF-280560-FF	280	20	812	71.4	M12	330	130	570

分补×3 phase 50Hz 300V

产品型号 Type	额定电压 Rated V.	额定容量 Cap.		额定电流 Rated current	接线端子 Terminal	尺寸 Dimensions
产品型号 Type	额定电压 Rated V.	kvarx3	μFx3	Ax3	接线端子 Terminal	A	B	H
SDF-300510-FF	300	3.34	118	11.1	M8	200	130	350
SDF-300515-FF	300	5	177	16.7	M8	200	130	350
SDF-300520-FF	300	6.67	236	22.2	M8	200	130	350
SDF-300525-FF	300	8.34	295	27.8	M8	200	130	350
SDF-300530-FF	300	10	354	33.3	M8	330	130	350
SDF-300540-FF	300	13.34	472	44.5	M8	330	130	450
SDF-300545-FF	300	15	531	50.0	M12	330	130	450
SDF-300550-FF	300	16.67	590	55.6	M12	330	130	450
SDF-300560-FF	300	20	708	66.7	M12	330	130	570

分补×3 phase 50Hz 450V

产品型号 Type	额定电压 Rated V.	额定容量 Cap.		额定电流 Rated current	接线端子 Terminal	尺寸 Dimensions
产品型号 Type	额定电压 Rated V.	kvarx3	μ F	A	接线端子 Terminal	A	B	H
SDF-450520-SF	450	20	315	25.7	M8	200	130	350
SDF-450525-SF	450	25	395	32.1	M8	200	130	350
SDF-450530-SF	450	30	472	38.5	M8	200	130	350
SDF-450535-SF	450	35	550	44.9	M8	330	130	350
SDF-450540-SF	450	40	629	51.3	M8	330	130	350
SDF-450550-SF	450	50	786	64.2	M12	330	130	450
SDF-450560-SF	450	60	944	77	M12	330	130	450
SDF-450570-SF	450	70	1101	89.8	M12	330	130	570
SDF-450580-SF	450	80	1258	102.6	M12	330	130	570
SDF-450590-SF	450	90	1415	115.5	M12	330	130	570

分补×3 phase 50Hz 480V

产品型号 Type	额定电压 Rated V.	额定容量 Cap.		额定电流 Rated current	接线端子 Terminal	尺寸 Dimensions
产品型号 Type	额定电压 Rated V.	kvarx3	μ F	A	接线端子 Terminal	A	B	H
SDF-480520-SF	480	20	276	24.1	M8	200	130	350
SDF-480525-SF	480	25	346	30.1	M8	200	130	350
SDF-480530-SF	480	30	415	36.1	M8	200	130	350
SDF-480535-SF	480	35	484	42.1	M8	330	130	350
SDF-480540-SF	480	40	553	48.1	M8	330	130	350
SDF-480550-SF	480	50	691	60.1	M12	330	130	450
SDF-480560-SF	480	60	829	72.2	M12	330	130	450
SDF-480570-SF	480	70	968	84.2	M12	330	130	570
SDF-480580-SF	480	80	1106	96.2	M12	330	130	570
SDF-480590-SF	480	90	1244	108.3	M12	330	130	570
SDF-4805100-SF	480	100	1382	120.3	M12	400	130	570
SDF-4805120-SF	480	120	1659	144.3	M12	400	130	570

分补×3 phase 50Hz 525V

产品型号 Type	额定电压 Rated V.	额定容量 Cap.		额定电流 Rated current	接线端子 Terminal	尺寸 Dimensions
产品型号 Type	额定电压 Rated V.	kvarx3	μ F	A	接线端子 Terminal	A	B	H
SDF-525520-SF	525	20	231	22.0	M8	200	130	350
SDF-525525-SF	525	25	289	27.5	M8	200	130	350
SDF-525530-SF	525	30	347	33.0	M8	200	130	350
SDF-525535-SF	525	35	404	38.5	M8	330	130	350
SDF-525540-SF	525	40	462	44.0	M8	330	130	350
SDF-525550-SF	525	50	578	55.0	M12	330	130	450
SDF-525560-SF	525	60	693	66.0	M12	330	130	450
SDF-525570-SF	525	70	809	77.0	M12	330	130	570
SDF-525580-SF	525	80	942	88.0	M12	330	130	570
SDF-525590-SF	525	90	1040	99.0	M12	330	130	570
SDF-525590-SF	525	90	1155	110	M12	400	130	570
SDF-525590-SF	525	90	1387	132	M12	400	130	570

注：

1.可依客户要求定制

2.外形和大小如有偏差，请以实际尺寸为准
