产品介绍

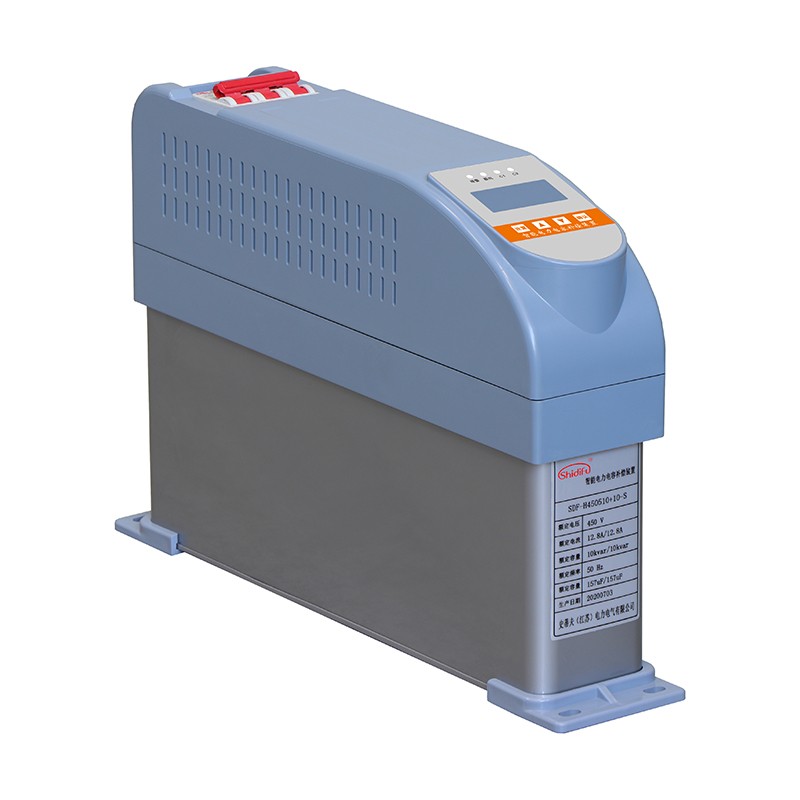

● H系列智能电力电容器是低压配电系统中高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元、晶闸管复合开关电路、线路保护单元、两台(△型)或一台(Y型)低压电力电容器构成。替代常规由熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功耗更低、价格更廉、节约成本更多、使用更加灵活、维护更方便、使用寿命更长、可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

● H系列智能电力电容补偿装置采用定制段式LCD液晶显示器，可实时显示三相母线电压、三相母线电流、三相功率因数、频率、投切状态、有功功率、无功功率、谐波电压总畸变率，电容器的温度。

● H系列智能电力电容补偿装置通过内部晶闸管复合开关电路，自动寻找最佳投入(切除)点，实现无弧通断;保证过零投切，无涌流、触点不烧结、微能耗、无谐波，同时具有抗干扰、防雷击和电源缺相、空载跳闸的保护功能。

产品尺寸图

产品特点

● 本产品运用先进的软件过零检测技术，能够准确的找出过零点，同时在检测到有谐波时不发出投入指令，同行大都采用硬件过零方式(如过零光耦，此种方式由于器件的差异化，不能准确的捕捉到过零点)。

● 缺相保护:当电网中A、B、C三相缺相时，未投入的对应的智能电容器组不再投入，已投入的对应的智能电容器退出运行，达到保护设备的目的。

技术参数

注：

1.可依客户要求定制

2.外形和大小如有偏差，请以实际尺寸为准
